Тумбочка своими руками: чертёж, детали и сборка

Варианты тумбочек своими руками

Тумбочка — самая простая корпусная вещь для первой сборки своими руками: пять-шесть деталей корпуса, одна дверца или ящик, горсть крепежа. Прежде чем рисовать чертёж, решите, где она встанет: у кровати, под телевизор или в прихожей. От этого зависят высота, глубина и то, чем закрыт перед.

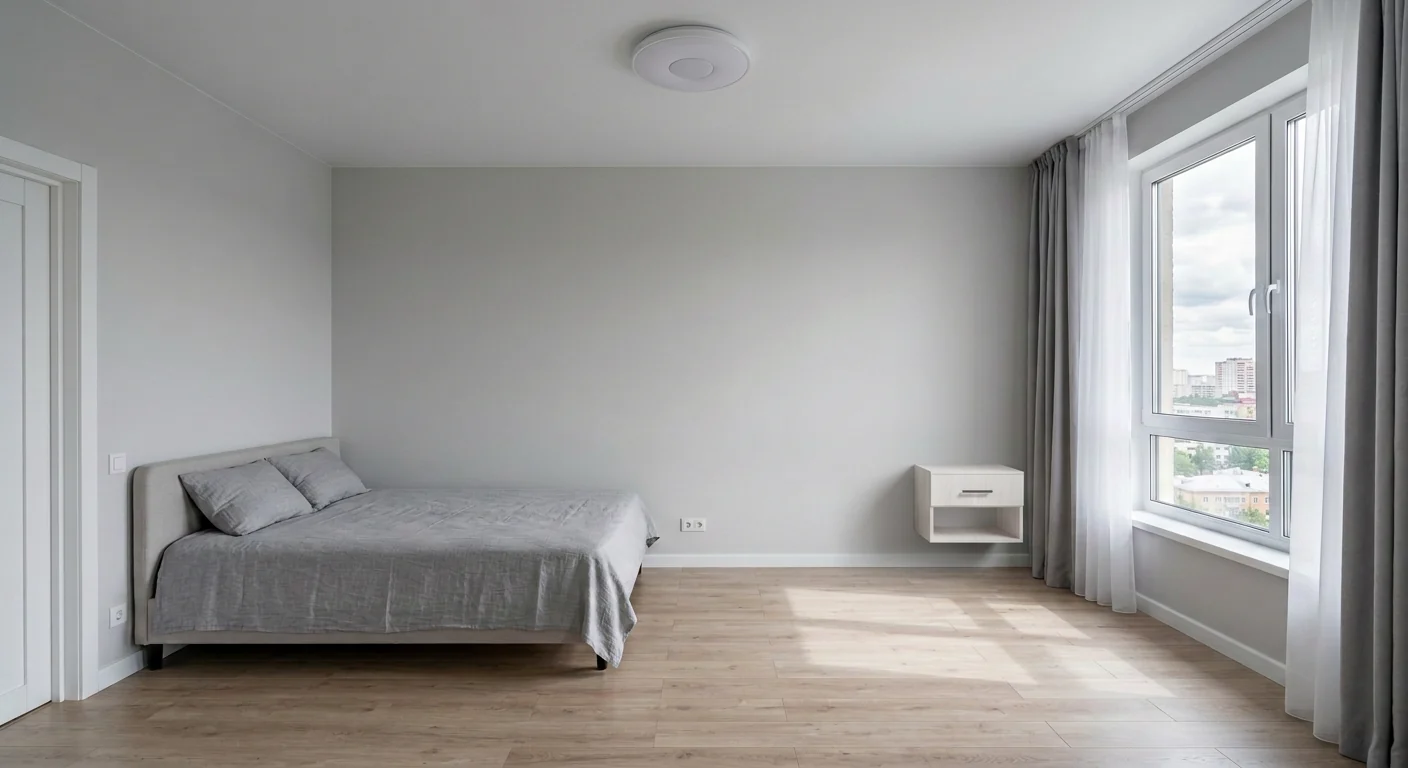

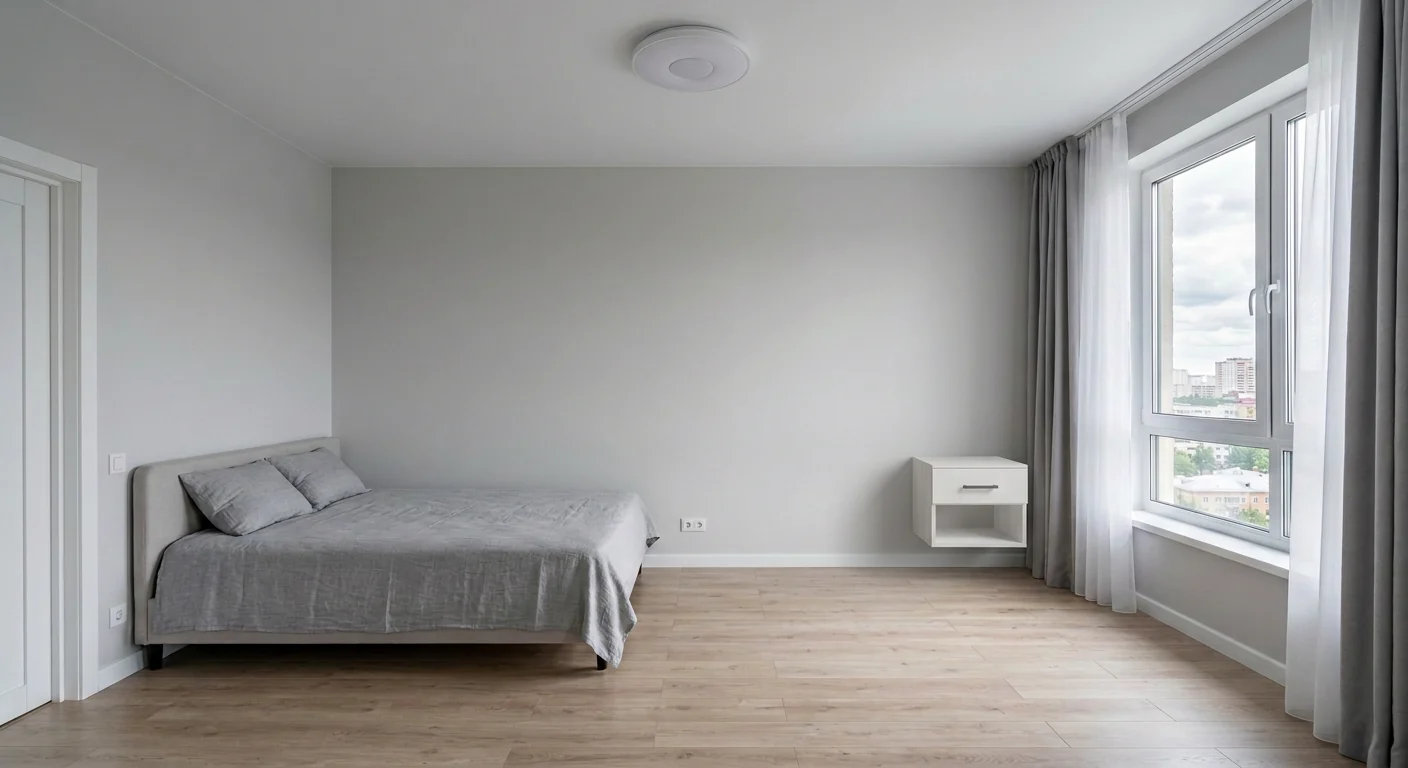

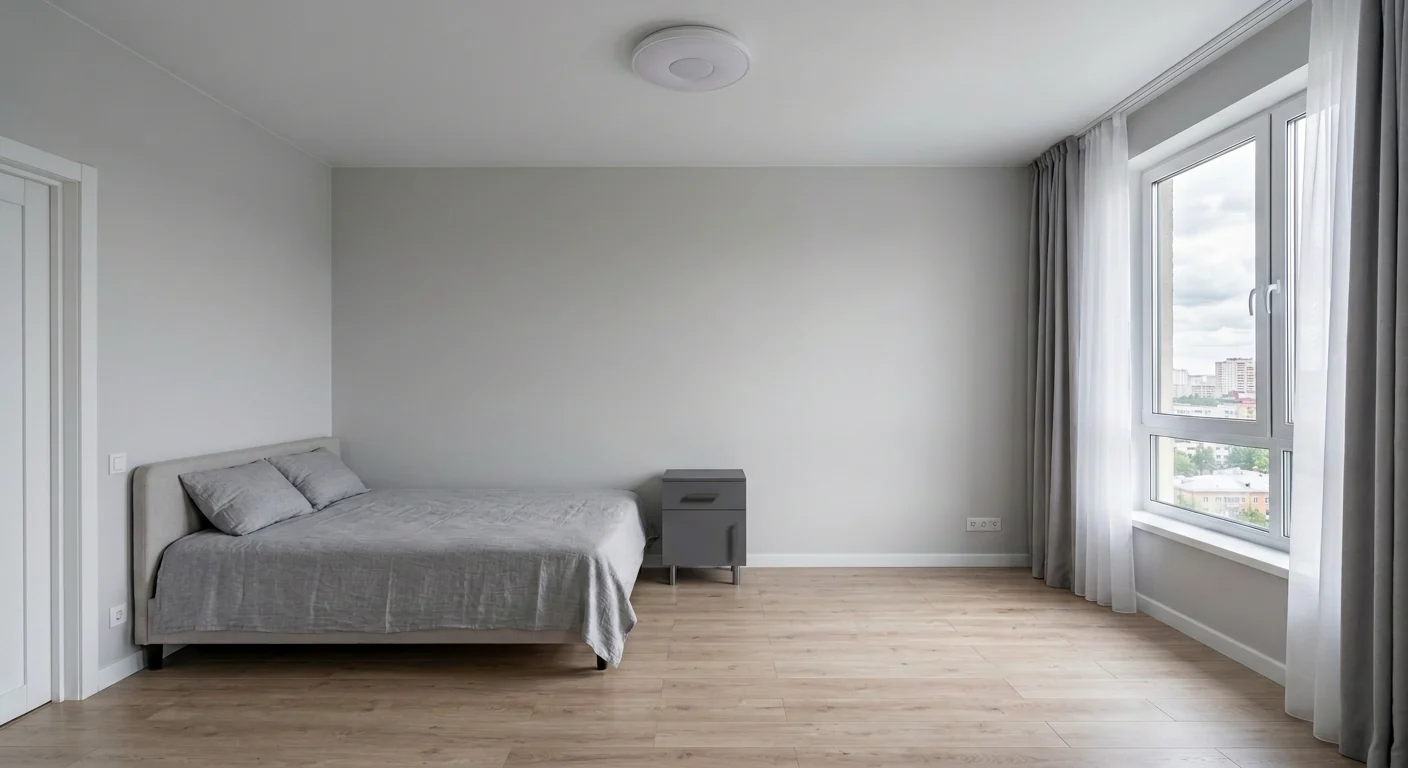

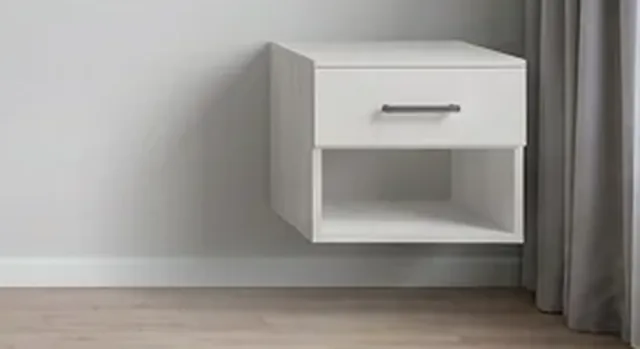

По устройству тумбочки делятся на четыре вида. Тумбочка с дверцей на петлях самая дешёвая по деталям: за дверцей одна полка, вещи стоят стопкой. Тумбочка с ящиками удобнее для мелочей — каждый ящик виден целиком, но добавляет короб, дно ящика и пару направляющих. Открытая ниша без фасада проще всех: брать вещи быстро, зато видно пыль. Подвесная тумба висит на планке, закреплённой в стене: пол под ней остаётся свободным, но всю нагрузку держит стена, поэтому крепёж подбирают под её материал — бетон, кирпич и гипсокартон держат по-разному.

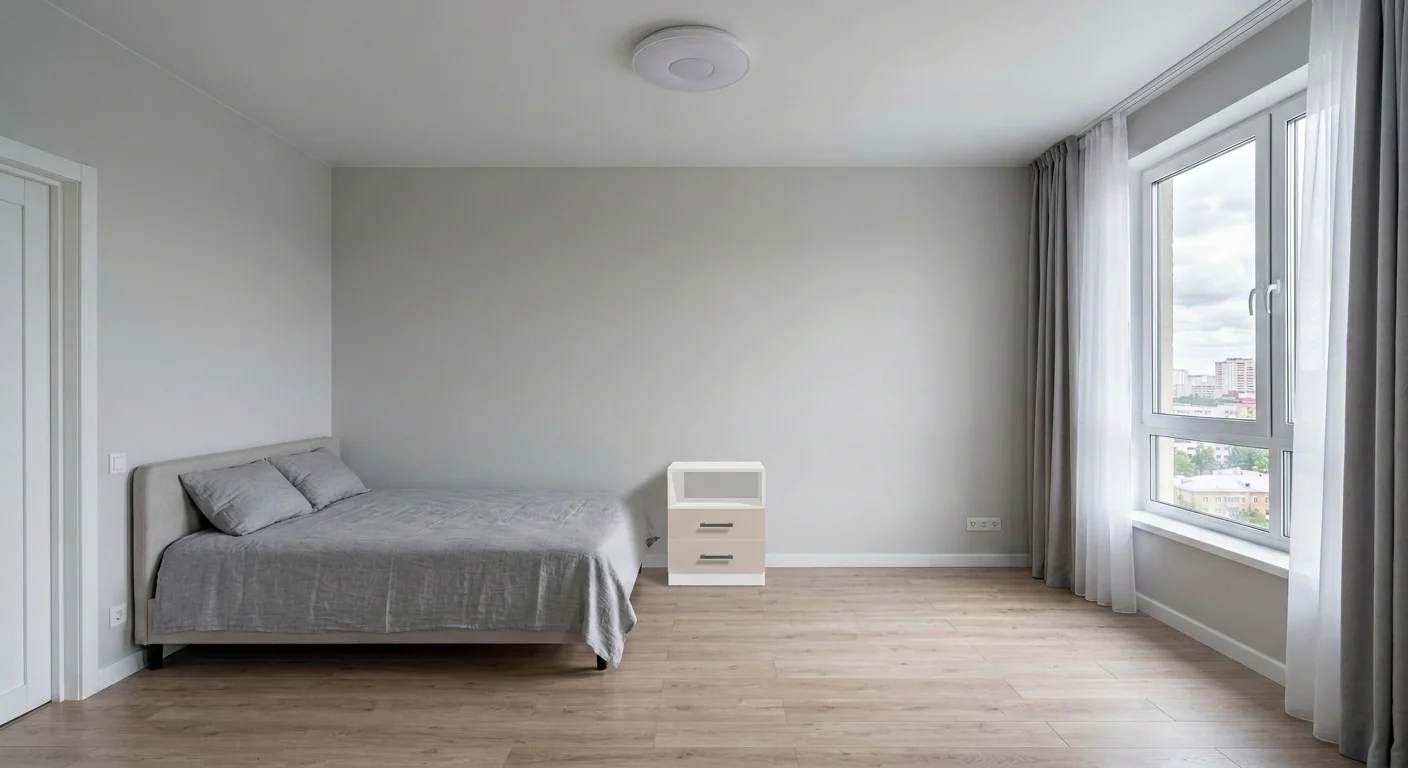

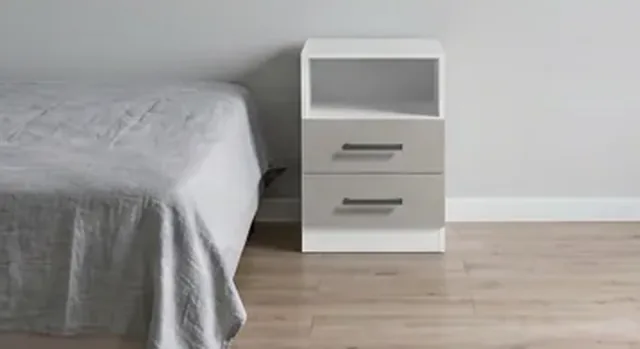

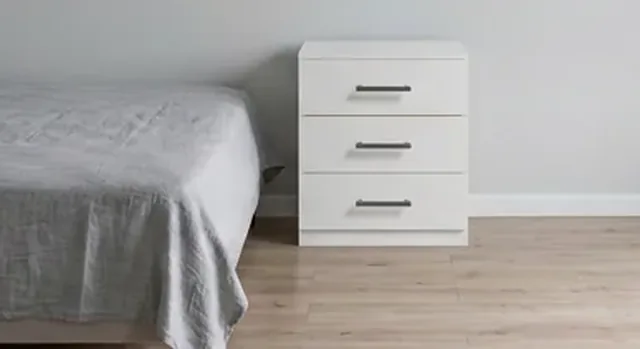

Прикроватная тумбочка

Высота 450–600 мм — верх вровень с матрасом или чуть выше: тогда до лампы и книги дотягиваетесь, не поднимаясь с подушки. Ширина 400–600 мм, глубина 350–450 мм, чтобы тумба не выступала за спинку и не сужала проход между кроватью и стеной. Внутри один-два ящика высотой 120–180 мм или дверца с полкой. Прикроватная тумбочка из подручных материалов — обрезков плиты, старой полки — держится тех же размеров, только торцы и отверстия под фурнитуру придётся закрывать и сверлить самому.

Небольшая тумба с ящиком

Один ящик сверху, открытый низ под книги. Короб ящика делаем уже проёма примерно на 26 мм — по 13 мм с каждой стороны на шариковые направляющие, иначе ящик будет тереть о боковые стенки. Направляющие бывают на роликах и шариковые: ролики дешевле, шариковые ходят без люфта и выкатывают ящик целиком. Такая тумбочка работает и как столик у кресла: верх на высоте 500–600 мм удобен, чтобы поставить чашку не наклоняясь.

Тумба под телевизор

Низкая и широкая: высота 400–500 мм, глубина 350–450 мм под подставку экрана. В задней стенке из ХДФ вырезаем окно под провода и розетку. Вместо ножек ставим опоры или цоколь — нагрузка сверху расходится по всей длине дна. Крышка длиннее 800–900 мм из плиты 16 мм со временем прогнётся, поэтому делим корпус перегородкой.

Тумба под раковину

В ванной корпус поднимают на опоры, в задней стенке режут вырез под сифон, а торцы кромят без пропусков: вода приходит снизу. Размеры и порядок сборки разобраны на странице тумбы под раковину.

Тумба для прихожей или балкона

У входа ставят узкую тумбу глубиной 300–350 мм, чтобы она не съедала проход: внутри полка под обувь, сверху место для ключей. Просвет 100–150 мм на опорах даёт мокрой обуви сохнуть и позволяет мыть пол, не сдвигая тумбу. На балконе тот же корпус работает под окном — только не ставьте его вплотную к стеклу, там собирается конденсат.

Из чего сделать тумбу: материалы и размеры

Материал тумбочки выбирают по нагрузке и по влаге в комнате. Мы режем ЛДСП Egger и Kronospan толщиной 16 мм, класс эмиссии E1, фасады делаем из ЛДСП или МДФ. Поверхность у ЛДСП уже готовая: та же плёнка, что на фасаде, её не надо красить и покрывать лаком. Плита толщиной 16 мм держит и крышку тумбочки, и дверцу на петлях; остальное решают задняя стенка и кромка на торцах. Деревянные тумбочки из массива, а также фанеру и пластик мы не делаем: станок настроен под плитные материалы, а МДФ с эмалью — по согласованию с технологом.

ЛДСП, МДФ, ДСП, фанера или дерево

ЛДСП — это ДСП, уже покрытая плёнкой: цвет и защита получены на заводе, остаётся закрыть торец. Голая ДСП дешевле, но её пласть и срез придётся закрывать самому, для тумбы смысла в этом нет. МДФ плотнее и держит фрезеровку по контуру: фасады из него делаем, фрезеровку обсуждаем по заявке. Фанеру и дерево пилят, шлифуют и красят — это другая работа и другой инструмент.

Толщина деталей и задняя стенка

Жёсткость даёт не только толщина плиты. ХДФ 4 мм сзади держит корпус по диагонали: без неё тумба со временем уходит ромбом, и дверца начинает тереть. То же ХДФ идёт на дно ящика — оно почти ничего не весит, и направляющие ходят легче. Пазы под заднюю стенку, отверстия под крепёж и под направляющие делает станок с ЧПУ, разброс 0,1 мм, поэтому детали садятся по месту без подгонки. Как режем и кромим плиту — на странице раскроя плиты на станке.

Кромка, фасады и защита от влаги

Видимые торцы кромим ABS 2 мм: у тумбочки это передние торцы боковых стенок, верхняя панель и фасад. Кромка бывает ПВХ и ABS — ПВХ тоньше и дешевле, ABS толщиной 2 мм лучше держит удар, поэтому на виду ставим её. Достаётся кромке в основном снизу: на прикроватной тумбочке это нижние 100 мм, куда приходят пылесос и нога. Фасад из МДФ спокойнее ведёт себя на длинной дверце, но и он не любит открытого среза. В ванной и прихожей проверяйте кромку по низу: непокрытый торец тянет воду с пола.

Чертёж тумбочки и карта кроя

Чертёж тумбочки — источник всех размеров при сборке: габариты, размер каждой детали и привязка отверстий. Считают от внешнего габарита: при ширине корпуса 500 мм две боковые стенки толщиной 16 мм съедают 32 мм, и полка внутри выходит 468 мм — эту арифметику чертёж делает за вас, а ошибка в ней стоит целой детали. Принцип тот же, что и в чертеже шкафа, только деталей меньше и корпус компактнее.

Какие детали входят в проект

В деталировке тумбочки — боковые стенки, верхняя панель, она же столешница, и дно корпуса, полка, задняя стенка, опорные планки, дверца или фасад ящика, а у ящика ещё две боковые стенки короба, задняя стенка и дно. На тумбочку с одним ящиком и дверцей выходит 12–14 деталей. Каждая пронумерована и привязана к своему месту на карте кроя.

Размеры, отверстия и присадка

Отверстия станок сверлит по чертежу: под конфирмат 5 мм в торец детали и сквозное в ответной, под чашку петли — 35 мм в фасад, под направляющие — ряд отверстий по боковой стенке на одной высоте. Точность присадки 0,1 мм означает, что стяжка идёт по оси плиты и корпус не ведёт при затяжке.

Как читать деталировку

У каждой детали в деталировке свой номер, габарит и отметка, какие торцы в кромке и куда смотрит текстура: у боковых стенок тумбочки она идёт вертикально, у верхней панели — вдоль длинной стороны. Общие правила чтения такой карты разобраны на странице деталировки мебели. По варианту «Только чертёж» вы получаете чертёж, деталировку и карту кроя бесплатно.

Как сделать тумбу своими руками: пошаговая сборка

Тумбочку собирать проще, чем шкаф: деталей меньше, тяжёлых нет, вся сборка идёт на полу. Нужны шуруповёрт или отвёртка, молоток и уровень; ещё пригодится плед или картон — класть на него детали лицом вниз, чтобы не поцарапать поверхность плёнки. Шесть шагов ниже показывают, как сделать тумбочку своими руками — от замера места до установки по уровню.

1. Снять размеры и определить место Померьте ширину и высоту места в трёх точках и возьмите наименьшее значение: стены и пол редко бывают ровными. Отметьте розетку и плинтус и решите, в какую сторону открывается дверца, чтобы она не упиралась в кровать.
2. Прислать размеры и получить расчёт Пришлите ширину, высоту и глубину тумбочки, число ящиков и сторону петель — рассчитаем по вашим размерам и вернём состав: сколько деталей, где идёт кромка, какая фурнитура. На этом же шаге проще всего поменять глубину или убрать ящик.
3. Подготовить распил, кромку и отверстия Станок раскраивает плиту по карте кроя, кромит видимые торцы ABS 2 мм и сверлит присадку под конфирматы, чашки петель и направляющие с точностью 0,1 мм. Детали выходят пронумерованными: номер детали совпадает с номером на схеме сборки.
4. Проверить детали до сборки Разложите детали по номерам и сверьте со схемой. Считайте не только количество: смотрите, что кромка стоит на тех торцах, которые окажутся на виду. Комплект осматривают при получении, до сборки — деталь с производственным дефектом меняем бесплатно в течение 5 рабочих дней.
5. Собрать каркас, ящики и фасад Стяните боковые стенки с дном и верхней панелью, заведите заднюю стенку из ХДФ в паз и только потом затягивайте конфирматы до упора — так корпус встанет без ромба. Установите направляющие на одной высоте, соберите короб ящика, навесьте дверцу на петли.
6. Получить тумбочку и установить её Поставьте тумбочку по месту и выровняйте опоры по уровню: на кривом полу ящик выезжает сам. Отрегулируйте петли винтами, пока зазор по периметру дверцы не станет одинаковым, 2–3 мм. Готово, когда ящик ходит без заеданий, а дверца не задевает корпус.

Три способа заказать тумбочку

Три способа отличаются тем, сколько работы остаётся вам: чертёж в руки, готовый комплект деталей или доставка со сборкой. Для тумбочки выбор обычно простой — деталей мало, тяжёлых и длинных нет, а самая точная часть работы, рез и присадка, всё равно делается на станке.

С тумбочки удобно начинать сборку своими руками: собрали её — и уже понятно, как ведут себя конфирмат, эксцентрик и шариковая направляющая. После неё легче браться за комод с четырьмя ящиками или за стеллаж во всю стену, где деталей втрое больше.

Только чертёж

Бесплатно: чертёж, деталировка и карта кроя вашей тумбы — с размером каждой детали, нумерацией, отметками кромки и направлением текстуры. Берут, когда хотят сверить размеры до заказа или отдать файл своему мастеру и пилить плиту в другом месте.

Комплект деталей

Детали уже раскроены, кромлены ABS 2 мм и просверлены под фурнитуру; в комплекте крепёж, направляющие, петли и схема сборки с номерами деталей. Собираете сами, инструмент нужен домашний: шуруповёрт, молоток и уровень. Общие приёмы такой сборки — на странице сборки мебели своими руками.

Под ключ

Доставку и сборку нашей бригадой берём по заявке. Пришлите размеры тумбочки и адрес: рассчитаем по вашим размерам, посчитаем работу и назовём цену до запуска в работу. Так делают, когда тумбочка идёт в комплекте с другой мебелью и собрать всё сразу проще одной бригадой.

Из чего складывается цена тумбы

Цена тумбы складывается из пяти частей: плита, кромка, присадка, фурнитура и работа. Плиту считают по площади деталей, кромку — по длине видимых торцов, присадку — по числу отверстий, фурнитуру — по тому, что стоит внутри: петли, направляющие, ручки. Поэтому две тумбочки одного габарита стоят по-разному, если у одной дверца, а у другой два ящика.

Что считают в проекте тумбочки

Ширина, высота и глубина задают площадь плиты и длину кромки. Каждый ящик добавляет пять деталей, пару направляющих и ряд отверстий под них; дверца — фасад, две петли и два гнезда под чашку 35 мм. Для шкафов и тумбочек эти же части сразу считает конструктор, а по присланным размерам тоже посчитаем.

Какие параметры влияют на стоимость

Сильнее всего цену двигают ящики: короб, дно, направляющие и присадка под них. Дальше идёт материал фасада — МДФ дороже ЛДСП, фрезеровку по контуру обсуждаем по заявке. Габариты влияют мягче: тумбочка шириной 600 мм вместо 400 мм — это добавка к площади плиты и к длине кромки, но не новые детали.

Что входит в комплект и как получить заказ

Когда размеры согласованы, дальше всё идёт по одной колее: раскрой, кромка, присадка, упаковка и передача комплекта вам.

Состав комплекта

В комплект тумбочки входят детали с кромкой ABS 2 мм и просверленными на станке отверстиями, фурнитура по проекту — петли, направляющие, опорные планки, — крепёж и схема сборки. Каждая деталь пронумерована, и номер на схеме совпадает с местом на карте кроя, так что искать, куда встаёт маленькая планка, не приходится.

Срок изготовления и проверка заказа

Срок изготовления комплекта — 5–7 дней, гарантия — 12 месяцев. Осмотрите детали при получении, до сборки: смотрите кромку на видимых торцах и углы плиты, в перевозке страдают в первую очередь они. Деталь с производственным дефектом заменим бесплатно в течение 5 рабочих дней.

Связь по проекту и получение

Размеры, вопросы и правки по проекту — через форму заявки или на почту info@soberi-mebel.ru. Для запуска в работу нужна предоплата, остаток вносите при получении. Забрать комплект можно самовывозом с производства в Санкт-Петербурге; доставка — по городу и Ленинградской области, в другие города — по согласованию. Тумба по вашим размерам — вещь индивидуальная, вернуть её просто из-за перемены планов нельзя, поэтому цвет и размеры сверяйте до запуска в работу.
